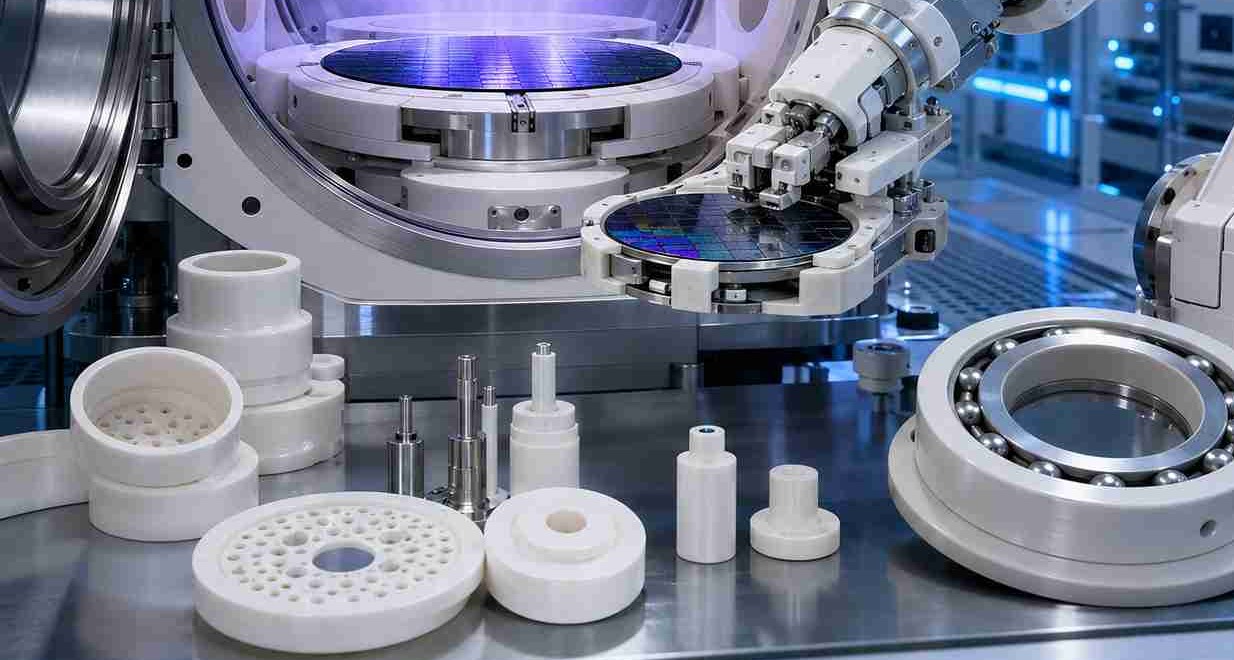

5nm 이하 및 3nm 기술 노드로의 전환은 반도체 제조를 물리적, 화학적 허용 오차가 사실상 존재하지 않는 시대로 이끌었습니다. 최신 제조 시설(팹)에서는 장비 가동 시간, 공정 수율 및 오염 제어가 수익성을 좌우합니다. 미세한 입자 발생이나 1마이크로미터(μm)의 열팽창조차도 웨이퍼 전체를 망가뜨려 수십만 달러의 손실을 초래할 수 있습니다. 이러한 극한의 운영 요구 사항을 충족하기 위해 장비 제조업체들은 기존의 금속 및 합금을 첨단 기술 세라믹으로 체계적으로 대체해 왔습니다.
에칭 챔버, 화학 기상 증착(CVD) 시스템 및 이온 주입 장비 내부의 부품들은 산업 현장에서 가장 가혹한 환경에 노출됩니다. 이들은 강력한 할로겐 플라즈마, 극한의 열 순환, 그리고 지속적인 기계적 스트레스에 시달립니다. 이러한 조건에서 특정 세라믹 재료가 어떻게 거동하는지 이해하는 것은 신뢰성이 높고 수율이 우수한 제조 시스템을 설계하는 데 필수적입니다.

플라즈마 강화 공정, 특히 반응성 이온 에칭(RIE)은 불소, 염소, 브롬과 같은 휘발성이 높은 가스를 사용합니다. 이러한 가스가 플라즈마 상태로 점화되면 실리콘 웨이퍼에서 물질을 적극적으로 제거합니다. 하지만 안타깝게도 이러한 가스는 공정 챔버의 내부 부품도 손상시킵니다. 양극 산화 처리된 알루미늄과 같은 기존 금속이 이러한 플라즈마에 노출되면 열화되어 금속 오염 물질이 떨어져 나와 웨이퍼 표면에 침착되면서 즉각적인 수율 손실을 초래합니다.
이 문제를 해결하기 위해 챔버 라이너, 가스 분배판 및 초점 링에는 극도로 화학적으로 불활성인 재료가 필요합니다. 바로 이 부분이 핵심입니다. 99% 알루미나 세라믹 반도체 부품 매우 효과적입니다. 고순도 알루미나(Al₂O₃)는 불소계 화학물질에 대한 탁월한 내성을 보여줍니다. 실리카나 산화철과 같은 불순물이 거의 없기 때문에 플라즈마 이온 충격 시 휘발성 부산물을 생성하지 않습니다. 이러한 구조적 안정성은 미세 입자 생성을 방지하여 처리 챔버의 평균 세척 주기(MTBC)를 크게 연장합니다.
| 재료 | 플라즈마 저항(불소) | 오염 위험 | 일반적인 적용 사례 |
|---|---|---|---|
| 양극 산화 처리된 알루미늄 | 낮은 | 높음 (금속 박리 현상) | 저응력 구조 부품 |
| 석영 | 보통의 | 중간 (산소 방출) | 뷰포트, 특정 에칭 공정 |
| 99% 알루미나 세라믹 | 높은 | 극히 낮음 | 챔버 라이너, 가스 샤워헤드 |
반도체 제조 공정은 급격하고 극심한 온도 변화를 수반합니다. 급속 열처리(RTA) 또는 에피택셜 성장과 같은 열처리 단계에서는 챔버 온도가 단 몇 초 만에 1000°C 이상으로 올라갈 수 있습니다. 부품은 휘어짐, 균열 또는 정렬 불량을 방지하기 위해 낮은 열팽창 계수(CTE)를 가져야 합니다. 웨이퍼 핸들링 암이 아주 약간이라도 팽창하면 웨이퍼가 중심에서 벗어나게 되어 증착이 고르지 않게 되거나 구조적 손상을 초래할 수 있습니다.
통합 반도체 장비용 정밀 세라믹 부품 열 변동에 대한 표준적인 엔지니어링 대응책은 세라믹 가공입니다. 첨단 세라믹은 수 마이크론 이내의 정밀한 공차로 가공할 수 있으며, 열 충격에도 이러한 치수를 유지합니다. 예를 들어, 공정 중 실리콘 웨이퍼를 고정하는 정전기 척(ESC)은 정밀하게 가공된 세라믹 층에 의존합니다. 세라믹 소재는 웨이퍼 자체에 기계적 스트레스가 가해지는 것을 방지하기 위해 실리콘 웨이퍼의 열팽창률과 최대한 일치해야 합니다. 특수 세라믹의 뛰어난 열전도율은 웨이퍼 전체에 균일한 열 분포를 보장하여 형성되는 집적 회로의 일관성에 직접적인 영향을 미칩니다.
| 재산 | 실리콘(웨이퍼) | 알루미늄 합금 | 정밀 세라믹(알루미나/알루미나) |
|---|---|---|---|
| 열팽창 계수 (10⁻⁶/K) | ~ 2.6 | ~ 23.0 | ~ 4.5~8.0 |
| 최대 작동 온도 | - | 400°C | 1400°C - 1600°C |
| 절연 강도 (kV/mm) | - | 해당 없음 (지휘자) | > 15 |
반도체 제조 공장은 24시간 연중무휴로 가동됩니다. 자동화된 자재 처리 시스템, 진공 로드록, 로봇 엔드 이펙터는 실리콘 웨이퍼를 한 처리 모듈에서 다음 모듈로 이동시키면서 끊임없이 움직입니다. 이러한 기계 부품의 마찰 마모로 인해 미세한 먼지가 발생합니다. 1등급 클린룸 환경에서는 먼지 발생이 용납될 수 없습니다. 더욱이, 부품 열화는 기계적 고장을 초래하여 예기치 않은 가동 중단을 야기합니다.
일반 세라믹은 때때로 취성이 강해 충격 시 쉽게 깨질 수 있습니다. 그러나 변태강화 소재는 이러한 문제를 해결합니다. 산업 장비용 지르코니아 세라믹 부품 지르코니아는 파괴 인성을 획기적으로 향상시킵니다. 기계적 응력을 받으면 상변화가 일어나 균열 전파를 효과적으로 차단합니다. 이러한 고유한 특성 덕분에 지르코니아는 세라믹 베어링, 가이드 핀, 로봇 팔 연결 장치와 같은 움직이는 부품에 이상적입니다. 세라믹의 경도와 내마모성을 갖추면서도 지속적인 기계적 충격과 진동에도 입자 방출 없이 견딜 수 있는 내구성을 제공합니다.
기계적 및 열적 특성 외에도 부품의 전기적 특성은 장비 신뢰성에 매우 중요한 역할을 합니다. 많은 반도체 공정은 플라즈마 밀도와 방향성을 제어하기 위해 강력한 전자기장을 사용합니다. 이러한 전자기장 근처에 배치된 부품은 전기 아크를 방지하기 위해 높은 절연성을 가져야 합니다. 전기 아크는 웨이퍼를 순식간에 파괴하고 주변 하드웨어를 손상시킬 수 있기 때문입니다.
고순도 세라믹은 고전압 및 고주파 환경 모두에서 탁월한 전기 절연체 역할을 합니다. 높은 유전 강도와 낮은 유전 손실을 자랑하며, 무선 주파수(RF) 구동 플라즈마 챔버에서 세라믹 절연 링과 구조적 스탠드오프는 전력 누출을 방지하고 RF 필드의 안정성을 유지합니다. 이러한 전기적 안정성은 웨이퍼 표면에서 발생하는 에칭 또는 증착 공정의 균일성과 직접적인 관련이 있습니다. 절연이 불량한 부품으로 인해 전기장이 변동되면 웨이퍼 전체에 걸쳐 마이크로칩 패턴이 고르지 않게 되어 사용 가능한 프로세서의 수율이 감소합니다.
| 장비 구성 요소 | 주요 과제 | 최적의 세라믹 솔루션 | 결과적 이점 |
|---|---|---|---|
| 정전기 척(ESC) | 열 분포, 전기적 유지 | 정밀 가공된 알루미나/알루미나 | 웨이퍼 휨 현상 제로, 균일한 공정 처리 |
| 로봇 엔드 이펙터 | 마찰, 진동, 입자 발생 | 강화 지르코니아 | 수명 연장, 입자 방출 제로 |
| 플라즈마 챔버 라이너 | 할로겐 부식, 이온 충격 | 순도 99% 이상의 알루미나 | 더 긴 MTBC, 높은 웨이퍼 수율 |
고도로 설계된 세라믹 소재를 사용하는 이유는 전반적인 설비 효율(OEE)과 평균 고장 간격(MTBF)이라는 지표로 요약됩니다. 최신 극자외선(EUV) 리소그래피 시스템이나 고밀도 플라즈마 식각기는 수천만 달러에서 수억 달러에 달하는 투자가 필요한 장비입니다. 이러한 장비의 계획되지 않은 가동 중단은 분당 수천 달러의 손실을 초래합니다. 챔버를 대기압으로 환기시켜 열화된 금속 부품을 교체해야 할 때마다 냉각, 부품 교체, 진공 배기 및 재보정 과정에 소요되는 시간으로 인해 생산 시간이 수 시간씩 손실됩니다.
첨단 세라믹 소재를 통합함으로써 장비 엔지니어는 유지보수 주기를 획기적으로 연장할 수 있습니다. 일반 금속으로 제작했을 때 30일마다 교체해야 하는 부품도 고순도 알루미나 또는 내마모성 지르코니아로 제작하면 6~12개월 동안 연속 작동이 가능합니다. 이러한 장비 가동 시간 증가는 세라믹 부품의 높은 초기 비용을 빠르게 상쇄합니다. 또한, 미세 입자 오염으로 인한 웨이퍼 스크랩 감소는 즉각적인 재정적 이익을 가져다줍니다.
반도체 제조 산업은 지속적인 불량률 감소와 더불어 고온 공정 및 더욱 강력한 화학 물질 사용을 요구하고 있습니다. 게이트 올 어라운드(GAA) 트랜지스터 및 첨단 3D 패키징 기술 개발이 가속화됨에 따라 제조 장비의 작동 조건은 더욱 엄격해질 것입니다. 이러한 구조적 도약을 가능하게 하는 기반은 바로 재료 과학이며, 생산 라인의 원활한 가동을 위해 예측 가능하고 안정적이며 뛰어난 내구성을 지닌 엔지니어링 기술 세라믹 소재에 크게 의존하고 있습니다.
