차세대 전력 전자 장치: 알루미나 세라믹 절연체 및 세라믹 단자 블록의 핵심적인 역할

전기 자동차(EV) 구동계와 대규모 에너지 저장 시스템에서 800V 및 1200V 아키텍처로의 급속한 전환으로 인해 기존 패키징 재료는 물리적 한계를 넘어섰습니다. 실리콘 카바이드(SiC) 및 갈륨 질화물(GaN) 광대역 반도체를 다루는 엔지니어들은 지속적으로 중요한 병목 현상에 직면합니다. 바로 이러한 새로운 칩들이 발생시키는 엄청난 열적 및 전기적 스트레스 하에서 주변 수동 부품과 구조적 마운트가 빠르게 열화된다는 점입니다.

작동 접합부 온도가 175°C를 일상적으로 초과할 경우, 표준 FR-4 인쇄 회로 기판, 에폭시 포팅 컴파운드 및 엔지니어링 플라스틱은 탄화 현상을 겪기 시작하여 치명적인 단락 및 열 폭주로 이어집니다. 이러한 문제를 해결하려면 유기 폴리머에서 무기 구조 세라믹으로의 근본적인 전환이 필요합니다.

고밀도 패키징에서의 열-전기적 역설

고출력 인버터를 설계하려면 근본적으로 상반되는 두 가지 물리적 요구 사항을 해결해야 합니다. 즉, 시스템은 반도체 다이에서 발생하는 열을 신속하게 방출해야 하는 동시에 고전압 아크를 방지하기 위해 완벽한 전기적 절연을 제공해야 합니다. 구리나 알루미늄처럼 열 전도성이 좋은 대부분의 재료는 전기 전도성도 뛰어납니다. 반대로 PTFE나 에폭시처럼 전기 절연성이 뛰어난 재료는 열을 가두어 소자를 손상시키는 단열재 역할을 합니다.

기술 세라믹은 이러한 격차를 해소합니다. 이러한 이점을 정량화하려면 작동 조건에서 다양한 패키징 기판의 열전도율과 절연 강도를 평가해야 합니다.

표 1: 200°C에서의 기판 재료 성능 지표

데이터에서 알 수 있듯이, 고분자는 상온에서 높은 유전 강도를 제공하지만 열전도율은 사실상 존재하지 않습니다. 엔지니어들이 이를 통합할 때 알루미나 세라믹 절연체 열을 발생시키는 SiC MOSFET과 액체 냉각 방식의 알루미늄 섀시 사이에는 표준 폴리머 인터페이스 패드보다 약 100배 더 효율적인 열 전달 경로가 형성되며, 두께 1mm당 최대 15,000볼트의 전압을 안전하게 차단합니다.

연결 노드에서 아크 추적 제거

내부 부품의 안전성은 외부 연결 상태에 달려 있습니다. 수 메가와트급 산업용 드라이브나 DC 고속 충전 스테이션에서 전력 케이블은 수백 암페어의 전류를 전달합니다. 이러한 굵은 케이블이 내부 버스바와 만나는 접합부는 미세 진동과 열 변동에 매우 취약합니다.

시간이 지남에 따라 이러한 기계적 움직임으로 인해 체결 볼트의 토크가 감소하고 접촉 저항이 증가합니다. 저항 증가로 인해 국부적인 열이 발생하여 연결 부위의 온도가 200°C를 훨씬 넘는 경우가 많습니다. 일반적인 폴리아미드 또는 페놀 수지 단자 블록을 사용하는 경우, 이러한 지속적인 열로 인해 폴리머에서 가스가 방출되고 표면이 탄화됩니다. 플라스틱 표면에 미세한 탄소 흔적이 형성되면 고전압 전류가 공극을 통해 흐르면서 파괴적인 아크 플래시가 발생합니다.

전용 회선을 활용하도록 전력 라우팅 인프라를 업그레이드합니다. 세라믹 단자대이러한 고장 모드를 완전히 제거합니다. 고밀도 소결 활석 또는 고순도 알루미나로 만들어진 이 부품은 유기 화합물을 전혀 포함하지 않습니다. 탄화되지 않고, 가스를 방출하지 않으며, 과전류 고장으로 인해 내부에 있는 금속 도체가 붉게 달아오르더라도 유전 특성이 완전히 안정적으로 유지됩니다. 또한, 극도의 압축 강도 덕분에 조립 기술자는 체결 부품에 훨씬 더 높은 토크를 가할 수 있어 초기 저항 접합부 발생 위험을 줄입니다.

열기계적 피로 관리(열팽창 계수 불일치)

전력 전자 장치에서 심각한 열적 고장 외에도 더욱 교묘한 적은 열기계적 피로입니다. 장치가 켜지면 가열되어 팽창하고, 꺼지면 냉각되어 수축합니다. 접합된 재료의 팽창률이 크게 다르면 막대한 전단력이 발생하여 납땜 접합부와 전선 접합부가 파손됩니다.

구리 베이스플레이트에 장착된 실리콘 다이를 생각해 보겠습니다. 실리콘의 열팽창 계수(CTE)는 약 2.6 ppm/°C인 반면, 구리는 16.5 ppm/°C로 팽창합니다. 직접 접합은 빠른 박리를 초래합니다.

10,000회 열 사이클(-40°C ~ +150°C) 동안 발생하는 상대 전단 응력:

• 실리콘-구리 인터페이스: 100% (기준선 - 높은 실패율)

• 실리콘-유기 기판(FR4): 85% (중간에서 높은 수준의 실패율)

• 실리콘-알루미나 세라믹 인터페이스: 22% (낮은 불량률)

• 실리콘-질화알루미늄 계면: 8% (무시할 만한 수준의 불량률)

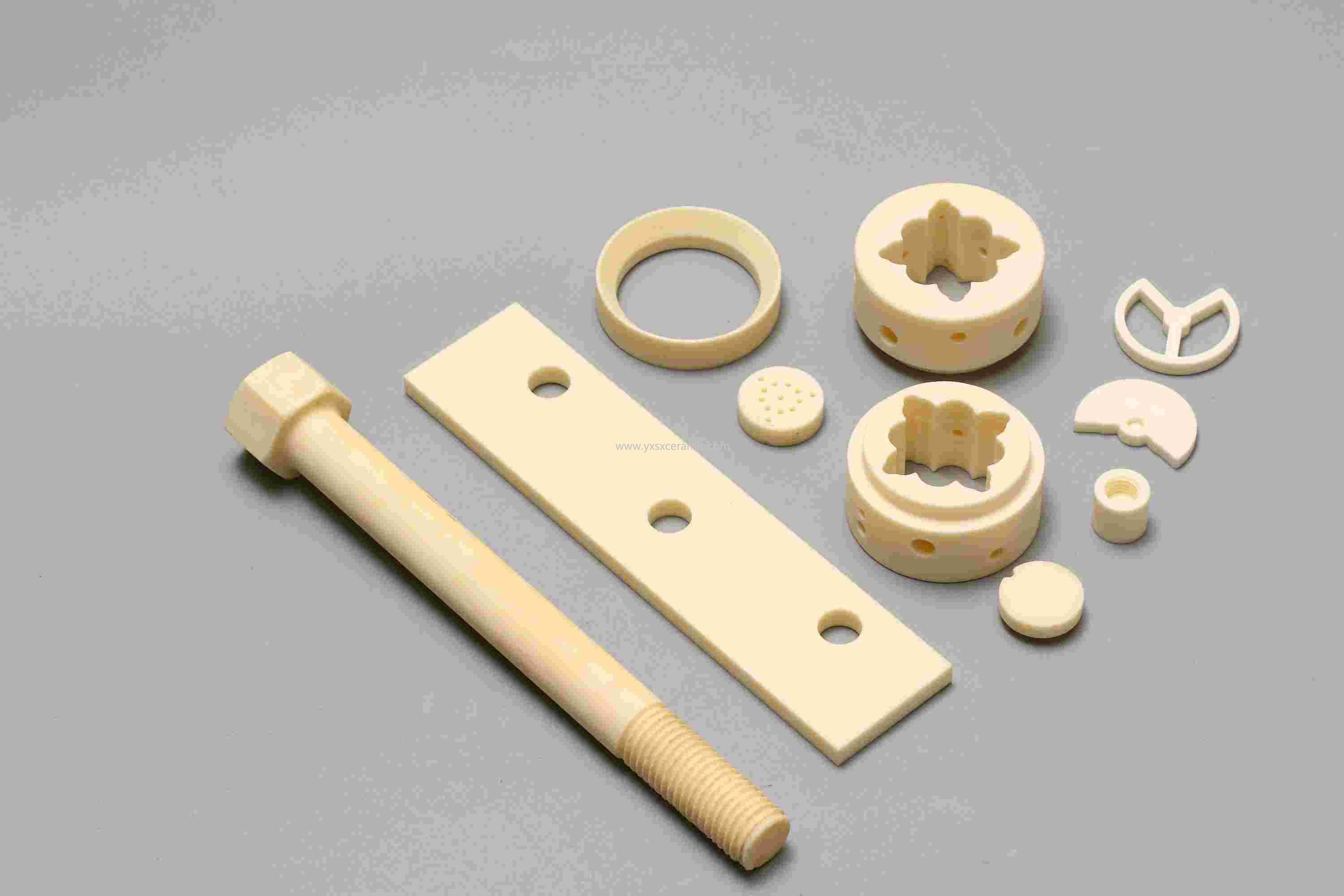

중간체를 활용하여 알루미나 세라믹 부품특히 직접 접합 구리(DBC) 또는 활성 금속 브레이징(AMB) 세라믹 기판을 사용하여 엔지니어는 필수적인 기계적 완충 장치를 만듭니다. 세라믹은 견고하고 열적으로 안정적인 기반 역할을 합니다. 7.4ppm/°C의 열팽창 계수(CTE)는 반도체 다이와 금속 방열판 사이에 적절하게 위치하여 치수 변화를 흡수하고 차량의 15년 수명 동안 취약한 납땜층이 파손되는 것을 방지합니다.

세라믹 통합을 위한 구조 설계 규칙

세라믹 소재로 전환하려면 기계 설계에 대한 엄격한 기준이 필요합니다. 금속은 파괴되기 전에 항복 및 소성 변형을 일으키고, 고분자는 휘어지는 반면, 세라믹은 완전히 단단합니다. 세라믹은 놀라울 정도로 높은 압축 강도(종종 2000MPa 초과)를 지니지만, 인장 강도는 상대적으로 낮습니다.

맞춤형 세라믹 마운트, 스탠드오프 절연체 또는 하우징 부품을 설계할 때 엔지니어는 응력 집중점으로 작용하는 날카로운 내부 모서리를 피해야 합니다. 일반적인 CNC 가공 금속 부품은 날카로운 90도 내부 곡률을 가질 수 있는데, 이러한 CAD 파일을 그대로 세라믹 제조업체에 전달하면 소결 공정 중에 파손되거나 작동 중 진동으로 인해 고장나는 부품이 생산될 수 있습니다.

모든 내부 모서리는 충분한 곡률 반경(최소 R1.0mm)으로 설계해야 합니다. 또한, 집중 하중을 피해야 합니다. 세라믹 부품을 금속 섀시에 고정할 때는 압축 하중이 표면 전체에 고르게 분산되도록 단단한 세라믹과 금속 체결 부품 사이에 얇은 흑연 호일이나 연질 금속 개스킷(인듐 또는 열처리된 구리 등)과 같은 유연한 인터페이스를 배치해야 합니다.

비용 동태 및 생명주기 엔지니어링

전기 공학 분야에서 구조용 세라믹을 도입하는 데 가장 큰 걸림돌은 높은 단가입니다. 정밀 연삭된 세라믹 절연판은 사출 성형된 플라스틱 절연판보다 단가가 5~10배 더 높을 수 있습니다.

하지만 초기 자재명세서(BOM) 비용만을 기준으로 재료 선택을 평가하는 것은 보증 청구 및 현장 서비스 운영의 현실을 간과하는 것입니다. 해상 풍력 터빈이나 항공우주 분야에서, 전문 인력, 출장비, 시스템 가동 중단 시간 등을 고려하면, 단 하나의 소손된 폴리머 절연체를 교체하는 비용은 천문학적입니다. 유기 재료를 무기 세라믹으로 대체하면 엔지니어링 전략이 불가피한 열화에 대비하는 것에서 주변 금속 및 실리콘의 절대적인 물리적 수명을 고려한 설계로 전환됩니다.

정밀 공학에서는 고전압 및 고온 환경이 유기 화학 물질을 적극적으로 파괴한다는 사실을 인지해야 합니다. 열이나 전기적 부하에 관계없이 기본적인 원자 구조가 변하지 않는 재료를 사용하는 것이 고출력 인프라를 안정화하는 가장 신뢰할 수 있는 방법입니다.
