활석 세라믹은 마그네슘 실리케이트를 기반으로 하는 기능성 세라믹으로, 수십 년 동안 전기 절연 및 산업 부품에 사용되어 왔습니다. 활석 세라믹은 우수한 전기 절연성, 기계적 강도, 치수 안정성, 비교적 낮은 유전 손실, 그리고 뛰어난 고온 성능을 갖추고 있어 기존 폴리머 소재가 연화되거나 변형되거나 절연 성능이 저하될 수 있는 응용 분야에 적합합니다.
엔지니어와 산업 구매자에게 있어 활석의 가치는 단순히 전기 절연체라는 점에만 있는 것이 아닙니다. 활석은 구조적 지지력을 제공하고, 고온에서도 정밀한 치수를 유지하며, 장기간의 전기적 및 기계적 스트레스에도 견딜 수 있습니다. 등급과 제조 공정에 따라 활석은 비드, 부싱, 스페이서, 단자대, 베이스, 홀더, 슬리브 및 기타 정밀 부품으로 성형될 수 있습니다.
이 글에서는 7가지 실제 적용 사례를 살펴보고, 특정 전기 또는 자동차 부품에 활석이 적합한지 판단하는 방법을 설명합니다.
활석은 주로 활석에서 추출한 규산마그네슘을 기반으로 합니다. 성형 및 소결 과정을 거치면 단일 고분자 또는 금속 소재로는 얻기 어려운 다양한 특성을 조합하여 제공합니다.
일반적인 상업용 데이터에 따르면 활석은 등급 및 적용 조건에 따라 약 140~160 MPa의 굽힘 강도, 약 2.5~3.0 W/m·K의 열전도율, 약 8.5~10 × 10⁻⁶/°C의 열팽창 계수, 그리고 약 1200°C의 최대 사용 온도를 가질 수 있습니다. 일부 저손실 등급은 상온에서 10¹⁴ Ω·cm 이상의 체적 저항률을 제공하기도 합니다. 이러한 값들은 일반적인 사양이라기보다는 등급별 특성으로 간주해야 합니다.
| 재산 | 일반적인 활석 범위/특성 | 엔지니어링 이점 |
|---|---|---|
| 굽힘 강도 | 140~160 MPa | 기계적 하중을 처리합니다. |
| 열전도율 | 2.5–3.0 W/m·K | 전기적 절연을 유지하는 데 도움이 됩니다. |
| 열팽창 | 8.5–10 × 10⁻⁶/°C | 우수한 치수 안정성 |
| 최대 사용 온도 | 최대 약 1200°C* | 고온 조립에 적합합니다. |
| 체적 저항률 | >10¹³–10¹⁴ Ω·cm* | 강력한 전기 절연 |
| 유전 손실 | 적절한 등급에 비해 낮음 | 고주파 응용 분야에 유용합니다. |
| 성형성 | 복잡한 형태도 가능합니다 | 맞춤형 부품 설계를 지원합니다. |
*실제 성능은 세라믹 조성, 형상, 분위기, 주파수, 온도 및 시험 방법에 따라 달라질 수 있습니다.
산업용 자재 조달의 경우, 이는 자재를 최대 온도나 단열 값만으로 선택하는 것이 아니라 전체 작동 환경을 고려하여 선택해야 함을 의미합니다.
활석의 가장 널리 알려진 용도 중 하나는 전기 절연입니다.

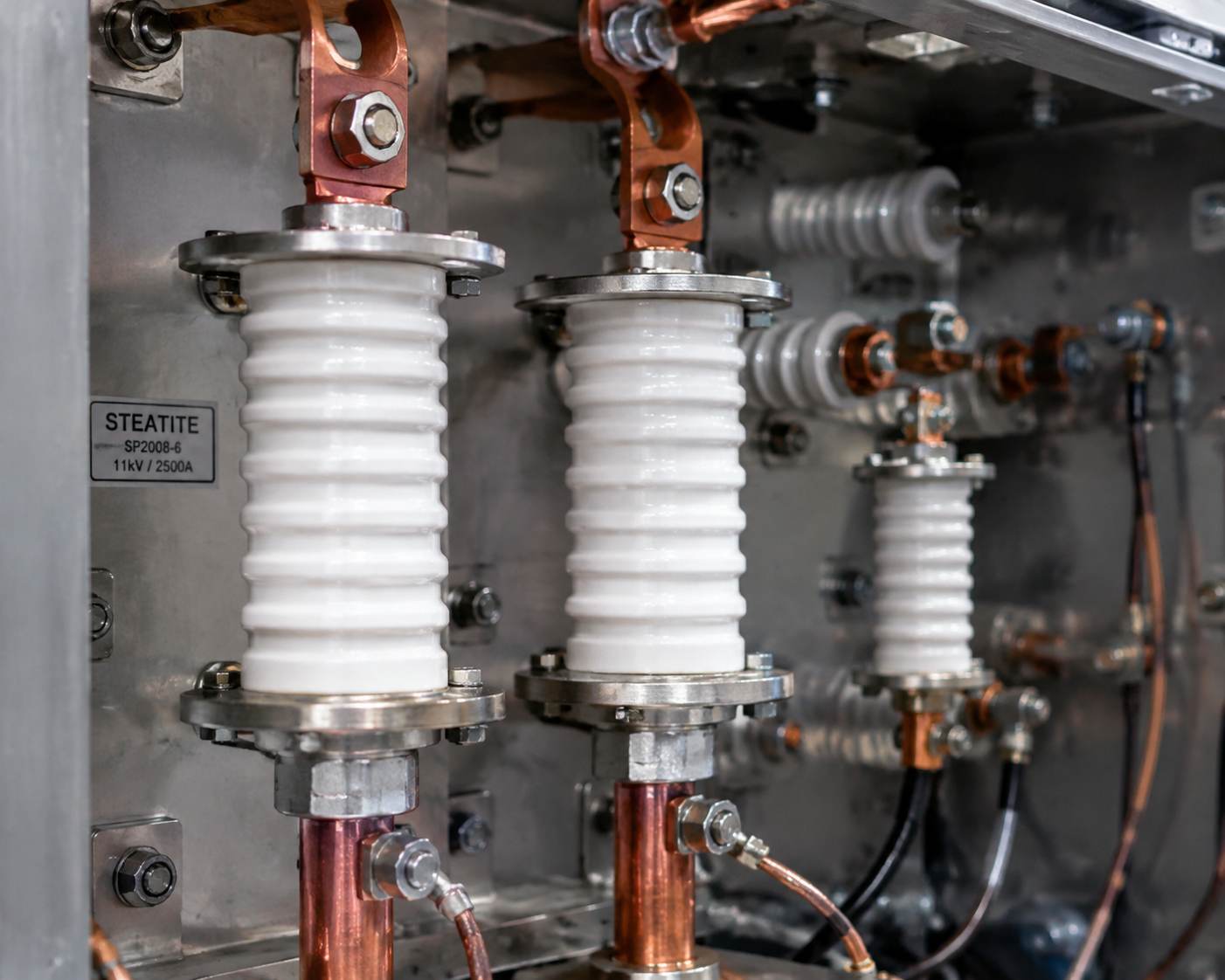

부싱 및 관통 부품은 전도성 요소를 하우징, 프레임, 장착 구조물 또는 인접한 도체로부터 분리합니다. 이러한 부품은 부품이 고온에 노출되는 동안 전기 절연이 안정적으로 유지되어야 하는 경우에 특히 유용합니다.
활석 제품은 일반적으로 부싱, 절연 비드, 슬리브, 단자 부품 및 기타 절연 구조물로 제조됩니다.
예를 들어, 세라믹 부싱은 세 가지 기능을 동시에 수행해야 할 수 있습니다.
이러한 특성 덕분에 세라믹은 난방 장비, 개폐 장치, 제어 장비 및 산업용 전기 조립품에 특히 적합합니다.
구매 시 활석 세라믹 절연체엔지니어는 재료만 명시하기보다는 필요한 전압, 연면거리, 작동 온도, 기계적 하중, 설치 방법 및 환경 조건을 확인해야 합니다.
퓨즈 보호 시스템은 기계적 무결성을 유지하면서 전기 에너지를 차단할 수 있는 절연 부품을 필요로 합니다.
활석은 전기 절연성과 기계적 저항성을 모두 갖추고 있어 퓨즈 본체, 퓨즈 케이스, 퓨즈 베이스 및 관련 부품에 사용됩니다. 특히 시판되는 활석 제품군은 전기 보호 용도에 적합한 퓨즈 케이스를 포함합니다.
퓨즈 본체는 치수 정확도를 유지해야 합니다. 치수 안정성이 떨어지면 단자 위치, 접촉 압력, 조립 공차에 영향을 미치고 궁극적으로 보호 장치의 신뢰성을 저하시킬 수 있습니다.
다양한 크기의 퓨즈를 생산하는 제조업체의 경우, 맞춤형 세라믹 성형은 부품의 형상을 전기 설계 및 조립 요구 사항에 맞게 조정할 수 있기 때문에 특히 유용할 수 있습니다.
활석은 발열체 주변에도 널리 사용됩니다.
전기 가열 시스템은 온도와 전기적 스트레스라는 까다로운 조합을 만들어냅니다. 금속 발열선은 기계적 지지와 전기적 절연이 필요하며, 주변 부품들은 반복적인 가열 및 냉각 사이클을 견뎌야 합니다.
활석 세라믹 홀더, 비드, 받침대 및 와이어 지지대는 저항선을 적절한 위치에 고정하는 동시에 금속 구조물과의 불필요한 전기 접촉을 방지할 수 있습니다.
일반적인 적용 분야는 다음과 같습니다.
활석 제조업체들은 자사의 기존 제품 유형으로 세라믹 홀더, 저항선 홀더, 받침대 및 절연 비드를 나열합니다.
연속 작동 난방 시스템의 경우, 구매팀은 명시된 최대 작동 온도에만 의존하기보다는 열 순환 테스트를 고려해야 합니다. 한 번의 고온 노출을 견뎌낸 부품이라도 수천 번의 가열 및 냉각 주기에서는 다르게 작동할 수 있습니다.
단자대는 전기 도체를 연결하고 정리하는 기계적 플랫폼을 제공합니다. 고온 환경에서는 기존의 폴리머 단자대가 온도가 상승함에 따라 기계적 및 절연 특성이 저하될 수 있어 부적합해질 수 있습니다.
활석 단자판은 전기 절연성과 함께 기계적 강성 및 치수 안정성을 제공합니다. 난방 기기, 전기 캐비닛 및 기타 전기 조립품에 사용됩니다.
산업 장비 제조업체에게 있어 단자대의 기하학적 구조는 세라믹 재질 자체만큼이나 중요한 경우가 많습니다.
중요한 설계 변수에는 다음이 포함됩니다.
| 설계 매개변수 | 왜 중요한가 |
|---|---|
| 구멍 직경 | 제어 단자 또는 체결 부품의 적합성 |
| 구멍 간격 | 전기적 간격을 결정합니다. |
| 세라믹 두께 | 기계적 강도에 영향을 미칩니다 |
| 표면 기하학 | 연면거리 및 오염 저항에 영향을 미칩니다. |
| 장착 치수 | 조립 호환성을 결정합니다. |
| 용인 | 생산 과정 중 반복성을 제어합니다. |
이것은 한 가지 영역입니다. 맞춤형 활석 세라믹 부품 표준 부품에 비해 실질적인 이점을 제공할 수 있습니다.
자동차 시스템은 절연 재료를 진동, 열, 전기적 스트레스, 오일, 연료 증기 및 급격한 온도 변화에 노출시킵니다.
세라믹 소재는 자동차 전기 절연 분야에서 오랜 역사를 가지고 있습니다. 점화 플러그는 세라믹 전기 절연의 대표적인 예이며, 현대의 점화 플러그 절연체는 일반적으로 기존의 활석 대신 고순도 알루미나를 기반으로 합니다. 이 절연체는 고전압 도체와 전극을 금속 하우징으로부터 분리하는 역할을 합니다.
그럼에도 불구하고, 활석은 전기적, 기계적, 열적 특성이 적용 요건을 충족하는 경우 특정 자동차 및 점화 관련 부품에 사용될 수 있습니다.
잠재적 응용 분야는 다음과 같습니다.
핵심은 재질 적합성입니다. 연소실에 직접 노출되거나 극심한 열 순환에 노출되는 부품에는 알루미나, 지르코니아, 코디어라이트 또는 기타 특수 세라믹이 필요할 수 있습니다.
현대 차량에는 점점 더 많은 전기 및 전자 시스템이 탑재되고 있습니다. 엔진, 배기 시스템, 액추에이터, 센서 및 전력 전자 장치 주변의 고온 영역은 재료 선택에 있어 어려운 문제를 야기할 수 있습니다.
활석은 부품에 전기적 절연, 적당한 기계적 강도, 치수 안정성 및 내열성이 주로 요구되는 분야에서 매력적인 소재입니다. 기술 세라믹 공급업체들은 또한 자동차 분야가 활석 및 관련 세라믹 소재의 확실한 활용 분야임을 인지하고 있습니다.
자동차 분야에서 엔지니어는 최고 온도뿐만 아니라 전체적인 열 분포를 고려해야 합니다.
유용한 평가 순서는 다음과 같습니다.
작동 온도 → 열 순환 → 전압 → 기계적 진동 → 화학 물질 노출 → 치수 공차 → 제조 공정
예를 들어 부품이 진동을 받는 경우, 단순히 압축 강도가 충분한 세라믹을 선택하는 것만으로는 충분하지 않습니다. 날카로운 모서리, 구멍, 얇은 부분, 응력 집중 현상 등이 신뢰성에 상당한 영향을 미칠 수 있습니다.
활석은 적절한 등급이 전기 절연성과 낮은 유전 손실, 치수 안정성을 모두 갖추고 있기 때문에 측정, 제어 및 고주파 전기 응용 분야에도 사용됩니다.
활석은 전통적으로 스페이서, 링, 비드, 슬리브, 소켓 및 기타 정밀 전기 부품과 같은 절연 부품에 사용되어 왔습니다.
이는 다음과 같은 경우에 유용할 수 있습니다:
하지만 절연 성능은 주파수와 온도에 따라 달라집니다. 상온 및 저주파수에서 적절해 보이는 세라믹 사양이라도 고주파수에서도 동일한 성능을 발휘할 것이라고 자동으로 가정해서는 안 됩니다.
RF 또는 정밀 응용 분야의 경우 세라믹 제조업체에 유전 상수, 손실 계수, 체적 저항률 및 실제 작동 주파수와 온도에서의 테스트 조건을 문의하십시오.
자재 선택은 부품 이름보다는 작동 조건을 기준으로 시작해야 합니다.
| 요구 사항 | 공급업체에게 문의할 질문 |
|---|---|
| 전기 절연 | 필요한 전압과 절연 저항은 얼마입니까? |
| 온도 | 연속 온도와 최고 온도는 얼마입니까? |
| 열 순환 | 예상되는 냉난방 주기 횟수는 몇 회입니까? |
| 기계적 하중 | 해당 부품이 압축, 굽힘, 진동 또는 충격을 받고 있습니까? |
| 용인 | 어떤 부분을 엄격하게 관리해야 할까요? |
| 환경 | 해당 부품이 오일, 습기, 화학 물질 또는 오염 물질과 접촉할 가능성이 있습니까? |
| 빈도 | 고주파수에서 유전 성능이 요구되는가? |
| 생산량 | 프레스, 압출, 기계 가공 또는 다른 공정 중 어떤 것이 적합합니까? |
| 집회 | 세라믹 부품은 압착식으로 끼워 맞출 건가요, 나사로 고정할 건가요, 접착제로 붙일 건가요, 아니면 기계적으로 고정할 건가요? |
이러한 접근 방식은 흔히 발생하는 구매 실수, 즉 최대 내열 온도 등급이 실제 사용 온도보다 높다는 이유만으로 세라믹을 선택하는 실수를 방지하는 데 도움이 됩니다.
표준 세라믹 부품은 치수 및 전기적 요구 사항이 기존 설계와 일치하는 경우에 적합합니다. 이러한 부품을 사용하면 금형 비용을 절감하고 조달 시간을 단축할 수 있습니다.
맞춤형 부품은 해당 부품이 독자적인 조립체에 맞아야 할 때 더욱 유용해집니다.
맞춤 디자인에는 다음이 포함될 수 있습니다.
OEM 및 산업 장비 제조업체의 경우 맞춤형 성형을 통해 2차 조립 공정 횟수를 줄일 수 있습니다.
하지만 세라믹 디자인은 처음부터 제조 공정을 고려해야 합니다. 날카로운 내부 모서리, 불필요하게 얇은 부분, 그리고 제대로 관리되지 않은 공차는 제조 난이도와 불량률을 높일 수 있습니다.
| 애플리케이션 | 주요 기능 | 핵심 요구사항 | 일반 구매자 |
|---|---|---|---|
| 부싱 및 피드스루 | 전기적 절연 | 절연성 + 치수 안정성 | 전기 OEM |
| 퓨즈 본체 | 보호 | 절연성 + 기계적 강도 | 퓨즈 제조업체 |
| 난방 지원 | 와이어 위치 지정 | 내열성 + 절연성 | 히터 제조업체 |
| 터미널 보드 | 연결 지원 | 절연 + 정밀도 | 전기 장비 OEM |
| 자동차 부품 | 전기적 절연 | 내열성 및 내진동성 | 자동차 부품 공급업체 |
| 전자 어셈블리 | 부품 절연 | 열적 및 전기적 안정성 | 전자제품 OEM |
| 고주파 장비 | 단열/지지 | 낮은 유전 손실 | 계측기/RF 제조업체 |
기술적으로 유용한 견적 요청서에는 도면과 자재명 외에도 더 많은 내용이 포함되어야 합니다.
최소한 다음 사항을 제공하십시오:
이 정보를 통해 공급업체는 표준이 적합한지 여부를 판단할 수 있습니다. 활석 세라믹 부품 현재 구성으로 충분한지, 아니면 맞춤형 구성과 형상이 더 적합한지 여부입니다.
활석은 산업용 부품에 전기 절연성, 기계적 강성, 치수 안정성 및 고온 저항성이 모두 필요하지만 불필요하게 더 비싼 첨단 세라믹을 사용해야 할 때 특히 매력적인 소재입니다.
세라믹이 모든 용도에 자동으로 최적의 소재인 것은 아닙니다. 더 높은 전기적 성능이나 기계적 강도가 요구되는 경우에는 알루미나가 더 적합할 수 있으며, 특정 열충격 환경에는 코디어라이트가 유리할 수 있고, 극한의 마모, 열전도율 또는 고전압 환경에는 다른 고급 세라믹이 선택될 수 있습니다.
따라서 가장 효과적인 재료 선택 과정은 작동 조건, 부품 형상, 생산량 및 요구되는 사용 수명에서 시작됩니다. 이러한 요소들이 정의되면 제조업체는 표준 활석 부품 또는 맞춤형 활석 세라믹 부품 중 어느 것이 기술적, 상업적으로 더 나은 솔루션을 제공하는지 판단할 수 있습니다.
전기 및 자동차 OEM 업체에게 있어 목표는 단순히 도면에 맞는 세라믹 부품을 찾는 것이 아닙니다. 보다 나은 접근 방식은 전기적, 열적, 기계적 및 제조 요구 사항을 종합적으로 명시하여 완성된 세라믹 부품이 예상 수명 기간 동안 신뢰성을 유지하도록 하는 것입니다.
